Как работают мотопомпы бензиновые для воды

Как работают мотопомпы бензиновые для воды

06.08.2024

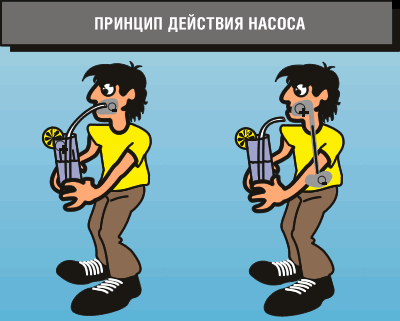

Принцип работы всех бензиновых мотопомп для воды основан на использовании основных физических свойств жидкостей. Когда двигающаяся часть мотопомпы для воды (например, крыльчатка, лопасть, мембранно-поршневой узел и т. д.) начинает двигаться, воздух сдвигается в сторону. Это движение воздуха порождает частичный вакуум (низкое давление), который стремятся заполнить воздух или вода в случае водяных мотопомп. Этот процесс аналогичен всасыванию жидкости через соломинку. При всасывании жидкости через соломинку в роте образуется частичный вакуум. Разница между давлением во рту и атмосферным давлением заставляет жидкость подниматься через соломку.


Атмосферное давление

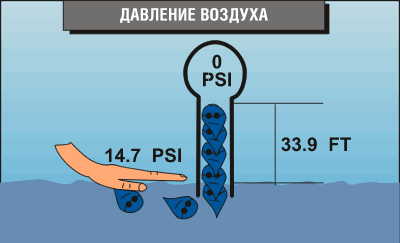

На уровне моря Земная атмосфера оказывает давление на нас, равное 1 атмосфере. Если один конец трубы поместить в воду, а на другом конце создать идеальный вакуум, в 1 атмосферу, то в трубе может удерживаться столб воды высотой 10 м. Такое условие можно получить только на уровне моря и только с идеальным вакуумом. В действительности, ВСЕ центробежные насосы могут поднимать (всасывать) воду не более чем на 8 м на уровне моря. И этот показатель (глубина всасывания) снижается примерно на полметра при повышении нахождения насоса над уровнем моря каждые 300 метров.


Разность давлений

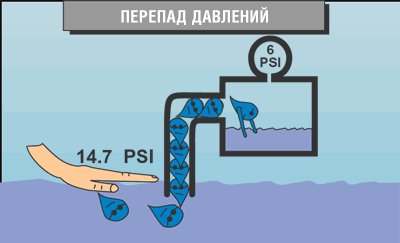

В природе воздушные и водные массы перемещаются от участков с более высоким давлением к участкам с более низким давлением. Метеостанции отслеживают перемещение областей высокого давления к областям низкого давления. Этот принцип передачи частиц применяется при работе насосов: жидкость всегда перемещается из зоны повышенного давления в зону пониженного давления.


Центробежная сила мотопомпы

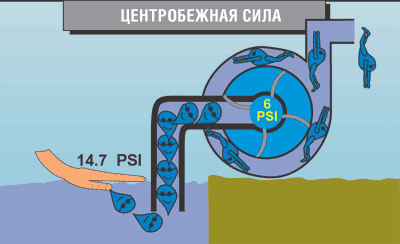

Центробежный насос работает по принципу всасывания через соломинку. При запуске двигателя крыльчатка (рабочее колесо) вращается и создает центробежную силу, под действием которой начинает прижиматься к стенкам улитки (корпуса насоса), обтекая ее попадает в выпускной патрубок и выталкивается наружу. Уменьшение количества воды в корпусе насоса создает пониженное давление, под действием которого образуется движение воды из впускного патрубка.

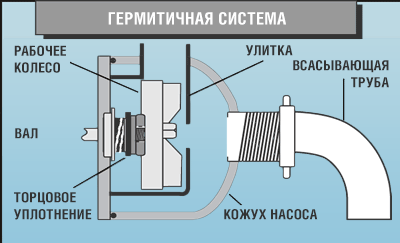

Герметичность насосной части

Т.к. для работы мотопомпы используется принцип создания частичного вакуума, то конструкция корпуса мотопомпы должна обеспечивать выполнение 3-х условий:

  • Корпус мотпомпы должен быть всегда заполнен водой. Вода в корпусе необходима для смазки механического уплотнения в целях предотвращения его износа и протекания.
  • Во избежание подсасывания воздуха и нарушения вакуума всасывающий патрубок, шланговые уплотнения и все уплотнительные кольца должны быть в хорошем состоянии.
  • В целях достижения надлежащего вакуума зазор между крыльчаткой и улиткой должен быть в пределах допустимых значений, указанных в руководстве по эксплуатации.

Типы мотопомп HND

Тип водяного насоса определяется конструкцией насосной части, которая пропускает через себя поток определенной жидкости. Поэтому в зависимости от диаметра рабочей полости улитки и диаметра крыльчатки зависит – производительность насоса, от количества и формы лопаток крыльчатки – высота подъема, а от материала изготовления – тип перекачиваемой жидкости.

Мотопомпы для чистой и слабо-загрязненной воды)

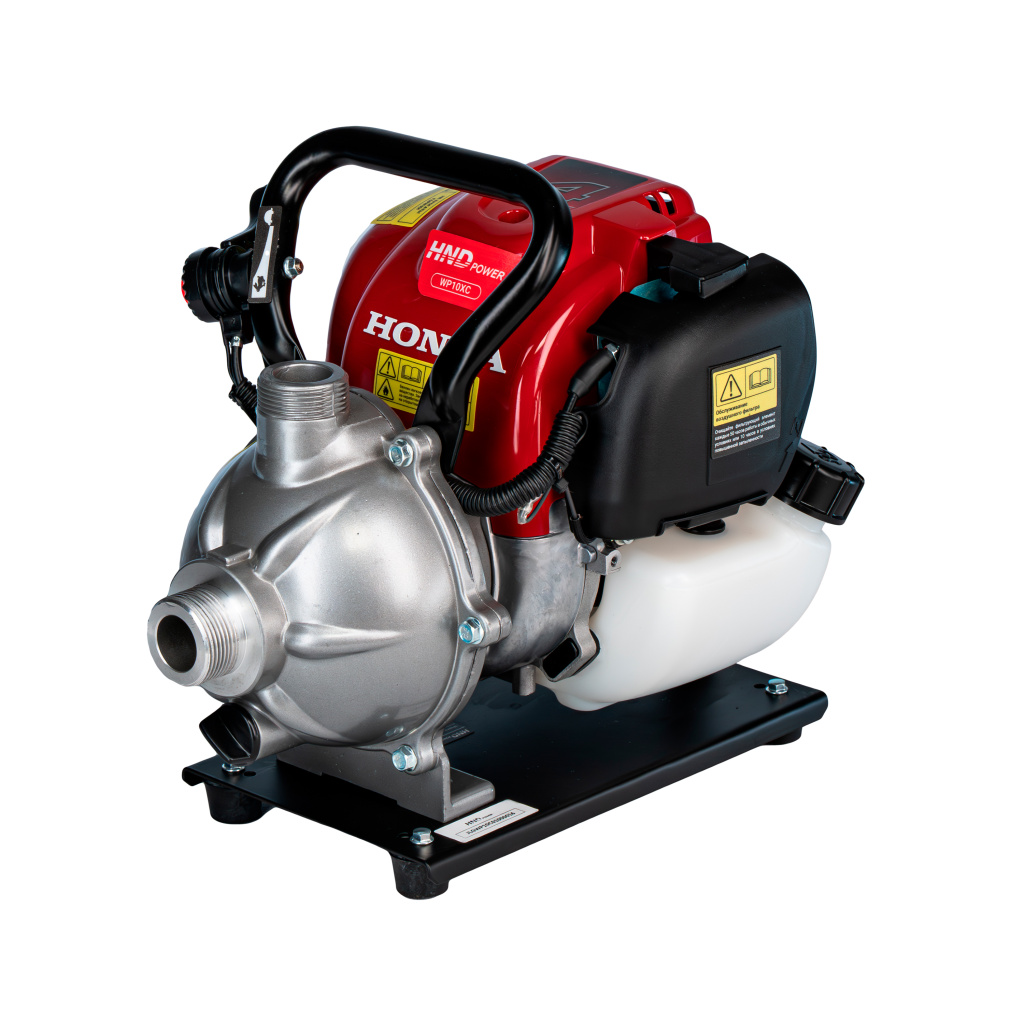

Стандартный тип мотопомп HND с двигателями HONDA (серии XC, PC). Предназначены для перекачивания только чистой или слабозагрязненной воды.


Мотопомпы пожарные (высокого давления)

Тип мотопомп HND с двигателями HONDA высокого давления или "пожарные мотопомпы" (серия ХСH). Крыльчатка насоса имеет большой диаметр с большим количеством лопаток для создания высокого давления. Предназначены для перекачивания только чистой или слабозагрязненной воды, но с очень большой высотой напора (подъема).


Мотопомпы для грязной воды

Грязевой тип мотопомп HND с двигателями HONDA для перекачки песчано-гравийной водяной смеси (серия XT). Крыльчатка имеет специальную конструкцию редкого расположения лопаток, но имеющих большие размеры. Предназначены для перекачивания не только чистой или слабозагрязненной воды, но и для перекачки песчано-гравийной водяной смеси.

Производительность мотопомпы

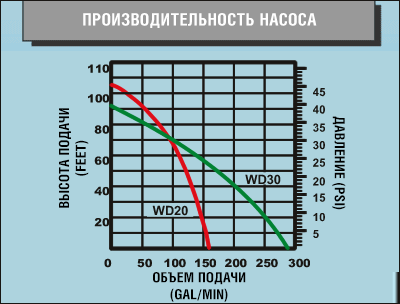

Рабочие характеристики, указанные в руководстве по эксплуатации, отражают показатели, полученные в ходе стандартных (типовых) испытаний. Производители насосов результаты в таких испытаниях получают с помощью манометра и расходомера, подключенных к выходному патрубку. Далее такие показания сводятся в таблицу, по которой можно определить пропускную способность (производительность) насоса для любого расчетного общего (суммарного) напора.

Рабочие характеристики насоса можно найти на странице каждой модели.


Особенности расчета производительности мотопомпы

При выборе конкретного бензиновой водяной мотопомпы следует рассчитать необходимые для вашего случая применения рабочие характеристики.

Определите, с какой глубины будет происходить забор воды мотопомпой (глубина всасывания).

Определите, насколько высоко будет находится выпускной шланг (высота напора).

Определите, на какое расстояние будет перекачиваться жидкость от места забора до места подачи (высота напора).

Определите, какой должна быть производительность (л/мин) насоса. Учитывая общую (совокупную) высоту подъема (глубина всасывания + напор), пропускную способность можно определить по диаграмме производительности.

Имейте в виду, что фактическая производительность такой системы, как насос и шланги, может быть значительно меньше, чем рассчитанная при испытаниях, из-за наличия потерь производительности на трение при прохождении жидкости в шлангах.

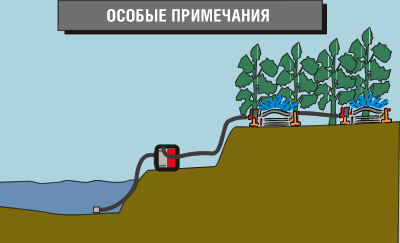

Особые примечания

При выборе насоса часто учитывается только общая высота напора. Однако, если не учитывать потери на трение, этот метод часто может привести к серьезной ошибке, и во многих случаях производительность насоса не оправдает ожиданий. Процесс выбора становится еще более сложным, когда используются насадки, сопла или спринклеры.

Для того чтобы точно рассчитать производительность центробежного насоса в рамках конкретного применения, следует учитывать потери общего напора. Эти потери включают, кроме прочего: общий статический напор, потери из-за размера, длины и материала труб, а также потери вследствие использования насадок, сопел или спринклеров.

Точный расчет производительности и давления для данного насоса в рамках конкретного применения требует кропотливых расчетов и сопровождается большим количеством проб и ошибок.


Материалы водовыпуска и производительность (потери на трение) мотопомпы

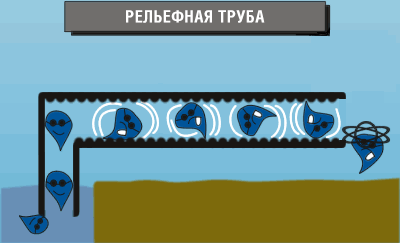

Другим физическим свойством является то, что жидкость, движущаяся через шланг, создает тепло из-за трения двух поверхностей (вода и шланг). В стальной трубе трение будет больше, чем в гладкой трубе из ПВХ или винила. Потери на трение возрастают при увеличении длины трубы, шланга или уменьшения диаметра шланга, что и снижает пропускную способность (л/мин).


Глубина всасывания и производительность мотопомпы

Атмосфера играет важную роль, оказывая давление в 1 атмосферу на земной поверхности, в том числе и на любой водоём, не только находящийся на уровне моря. Этот фактор ограничивает глубину всасывания (на входе) центробежных насосов до 10 м. Однако этот показатель можно было бы получить только в том случае, если бы мы смогли достичь идеального вакуума в насосе. В действительности, напор подачи центробежных насосов ограничен примерно 8 м.

Производительность мотопомпы (мощность или давление) является самой высокой, когда насос работает вблизи поверхности воды. Увеличение глубины всасывания СНИЗИТ напор выпуска и, следовательно, пропускную способность насоса. Самое главное, что в целях снижения вероятности кавитации напор подачи следует поддерживать на уровне наименьшего возможного значения. Кавитация может также возникать при засорении всасывающего шланга. Никогда не используйте шланг подачи с диаметром, меньшим чем диаметр входного патрубка. Кавитация может быстро повредить насос.


Напор выпуска и производительность мотопомпы

Атмосфера играет важную роль в том, насколько высоко мы можем вытолкнуть воду. Вода тяжелая; около 0,9 г/см3. Механическая энергия крыльчатки передает свою силу воде, соприкасающейся с ней. Эта сила может быть измерена в килограммах на квадратный сантиметр выпуска насоса. По мере увеличения высоты напора выпуска насоса производительность насоса (л/мин) уменьшается, а также уменьшается давление в конце выпускного шланга (если поток остановлен или используется спринклер/сопло). В точке максимального напора пропускная способность (л/мин) упадет до нуля, и в конце шланга не будет давления для запуска спринклера или сопла. Если бы мы измерили давление в нижней части сливного шланга, мы бы увидели максимальное давление напора, которое было бы результатом поддержки насосом веса воды, находящейся во всем выпускном шланге.

Рабочие характеристики показывают соотношение между пропускной способностью и общим (совокупным) напором.

Длина выпускной магистрали и производительность мотопомпы

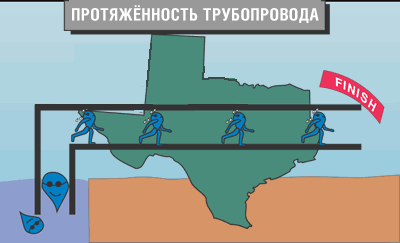

По мере увеличения длины выпускного шланга вода контактирует с большей площадью поверхности шланга. Как рассказывалось ранее, внутренняя стенка выпускного шланга (при контакте с быстрым потоком воды) создаст трение. Увеличение силы трения замедляет движение воды и уменьшит производительность насоса.


Препятствия и производительность мотопомпы

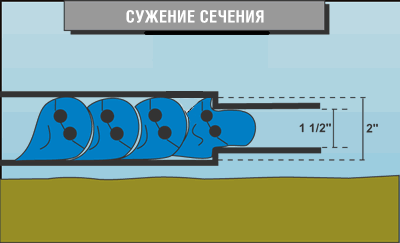

Препятствия похожи на плотины для потока воды. Когда вода ударяется в препятствие, обойти его может только часть потока воды. Общие рекомендации следующие: выпускной шланг следует располагать как можно более прямо, и, по возможности, избегать уменьшения размера шланга. Препятствия приводят к увеличению трения и снижению пропускной способности на выходе выпускного шлага.


Колена (труб) и производительность мотопомпы

Установка колен по длине трубы нарушает плавный поток воды. Турбулентность, создаваемая вокруг этих колен, вызывает увеличение трения, которое уменьшает пропускную способность и производительность мотопомпы.

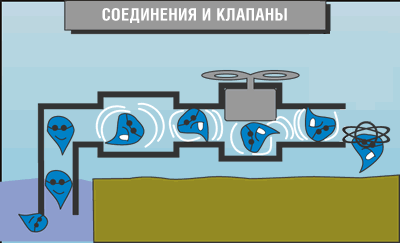

Соединители и клапаны мотопомпы

Установка соединителей и клапанов по длине трубы нарушает плавный поток воды. Турбулентность, создаваемая вокруг этих соединений, вызывает увеличение трения, которое уменьшает пропускную способность и производительность насоса.


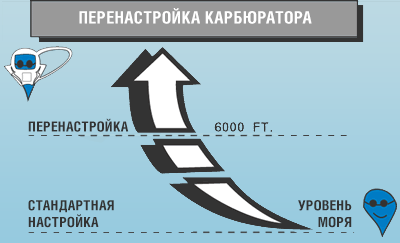

Высота над уровнем моря и производительность мотопомпы (атмосферные потери)

Мощность двигателя снижается с увеличением высоты. Чем выше высота над уровнем моря, тем меньше воздуха для нормальной работы двигателя. Максимальная мощность двигателя снижается примерно на 3,5% с каждыми 300 м над уровнем моря.

Меньше воздуха также оказывает меньшее давление на воду, которую мы пытаемся втянуть в мотопомпу. Поскольку давления воздуха для подачи воды в насос меньше, максимально доступный напор подачи снижен. Снижение мощности двигателя также может привести к снижению пропускной способности и производительности мотопомпы.
